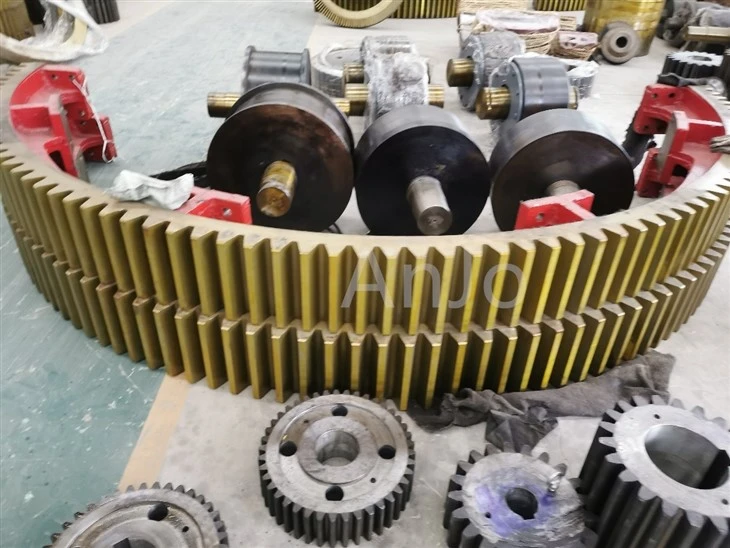

Didelis pavarų ratas



Dideli pavarų ratai paprastai naudojami su šiais komponentais:

Kinija: didelis danties žiedas su krumpliaračiu, kad susidarytų pavarų pora. Krumpliaratis paprastai yra prijungtas prie maitinimo šaltinio, pavyzdžiui, variklio, variklio ir kt. Plačiai naudojamas visų rūšių mechaninių perdavimo sistemose, tokiose kaip automobilių transmisija, pramoninės greičių dėžė ir pan.

Planetų pavara ir saulės pavara: Planetiniame pavarų mechanizme didelis dantų žiedas ir planetų pavara bei saulės pavara kartu sudaro planetų pavarų traukinį. Saulės pavara yra centre, o planetų pavara sukasi aplink saulės įrankį ir užsiima dideliu danties žiedu. Šis derinys įgalina sudėtingas perdavimo funkcijas, tokias kaip skirtingi pavarų perjungimai automatinėje transmisijoje ir efektyviame energijos perdavime vėjo turbinos pavarų dėžėje.

Stelapas: Didelis pavarų žiedas gali būti naudojamas kartu su stove, kad pavarų sukimasis sukasi į linijinį stovo judesį arba atvirkščiai. Jis dažnai naudojamas tais atvejais, kai reikalingas linijinis judesys, pavyzdžiui, stendų tiekimo mechanizmas, stendas, kranų strėlės teleskopinis mechanizmas ir automobilių vairavimo sistema, kad būtų pasiekta tiksli tiesinė padėties nustatymas ir judesio valdymas.

Velenas ir guolis: Dideli pavarų žiedai turi būti montuojami ant veleno ir palaikomi guolių. Velenas naudojamas didelio pavaros žiedo sukimo momentui ir besisukančiam judėjimui perduoti ir perduoti galią kitoms dalims; Guolis vaidina svarbų vaidmenį mažinant trintį, palaikant didelį pavarų žiedą ir veleną, ir užtikrinant, kad didelis pavarų žiedas galėtų sklandžiai ir sklandžiai sukasi, pavyzdžiui, rutuliniame malūne, sukamoje krosnyje ir kitoje įrangoje.

Atraminio rato ir rato diržas: Kai kuriose didelėse sukamosiose įrangose, tokiose kaip džiovyklos, cemento sukamosios krosnys ir kt., Didelis danties žiedas yra sumontuotas ant įrangos cilindro, per atraminį ratą ir rato diržą, kad būtų palaikyti cilindro svoris. ir didelis danties žiedas, ir įsitikinkite, kad cilindras gali sklandžiai pasisukti aplink ašį. Atraminis ratas ir rato diržas bendradarbiauja tarpusavyje, kad būtų užtikrinta stabili atrama ir riedėjimo trintis dideliam danties žiedui ir cilindrui, kad didelis danties žiedas galėtų vartoti cilindrą, kad sklandžiai suktųsi.

Didelis pavarų ratas, naudojant įvairius gedimus, reikia tikslinio remonto ir priežiūros poreikio. Tai yra konkreti įvadas:

Bendra kaltė
Dantų paviršiaus nusidėvėjimas: Dėl ilgalaikio perleidimo perdavimo tarp dantų paviršių yra santykinai stumdoma ir riedanti trintis, todėl laipsniškai susidėvėja danties paviršiaus medžiagos, sumažina danties storio, turinčio įtakos perdavimo tikslumui ir nešiojamosios galios. Ypač blogo tepimo, blogos darbo aplinkos (tokios kaip dulkės, korozinė terpė), susidėvėjimas bus apsunkintas.
Dantų paviršiaus sujungimas: esant dideliam greičiui ir didelei apkrovai, alyvos plėvelę tarp danties paviršių lengva sunaikinti, todėl dviejų danties paviršių metalas tiesiogiai liečiasi ir prilipo vienas prie kito, kai krumpliaratis sukosi pavarą , lipni dalis yra suplėšyta, sudaranti ašarų pėdsaką išilgai danties paviršiaus slenkančios krypties, tai yra, jungimosi reiškinio.
Danties paviršiaus nuovargis: danties paviršius sukels nedidelius nuovargio įtrūkimus, kai pakartotinai veikiantys kontaktinį įtempį, o plečiant ir abipusiai sujungus įtrūkimus, danties paviršiaus metalas nukritų, kad susidarytų duobės, tai yra, tai yra , nuovargis. Tai sumažins danties paviršiaus kontaktinį stiprumą ir paveiks sklandų pavaros veikimą.
Sulaužyti dantys: Kadangi sukimo momento perdavimo pavara, danties šaknis, kad būtų didelis lenkimo įtempis, kai lenkimo įtempis viršija medžiagos stiprumo ribą, jis gali atsirasti sulaužytus dantis. Be to, smūgio apkrova, sunkus danties paviršiaus susidėvėjimas, dėl kurio atsiranda per plonas dantis, ir kiti veiksniai taip pat gali padidinti sulaužytų dantų riziką.
Žiedo deformacija: Likęs įtempis gamybos procese, netinkamas veikimas montavimo metu ir šiluminė deformacija didelio žiedo darbo procese gali sukelti žiedo deformaciją. Deformuotas pavarų žiedas užmezgs prastą kontaktą su danties paviršiumi, paveiks perdavimo tikslumą ir nešiojamąją galią ir netgi gali sukelti trikdymą tarp pavaros ir kitų komponentų.

Priežiūros metodas
Dantų paviršiaus nusidėvėjimo remontas: Dantų paviršiui, kurio kiekis yra nedidelis, danties paviršiaus šlifavimas, poliravimas ir kiti metodai gali būti naudojami siekiant pagerinti danties paviršiaus šiurkštumą, sumažinti trinties koeficientą ir sulėtinti susidėvėjimo greitį. Jei susidėvėjimo kiekis yra didelis, metalinį sluoksnį galima pridėti prie danties paviršiaus paviršiaus suvirinimo, šepetėlio dengimo ir kitų procesų, o tada procesas suremontuojamas, kad būtų atkurta danties forma ir storis.
Dantų paviršiaus klijavimo taisymas: nedidelį klijavimą galima atlikti šlifuojant danties paviršių, kad būtų pašalinti klijavimo ženklai ir pagerinti danties paviršiaus kontaktinę būklę. Sunkių klijavimo atveju būtina pakeisti pavarą arba taisyti klijuojamąją dalį dideliu plotu paviršiniais suvirinimu ir perdaryti danties paviršių.
Dantų paviršiaus nuovargio remontas: nedideliam duobės kiekiui ankstyvoje stadijoje danties paviršius gali būti nitrizuotas, kietas chromo danga ir kitas paviršiaus apdorojimas, kad pagerintų danties paviršiaus atsparumą nuovargiui ir nuovargiui. Jei duobės korozija yra rimta, galima pakeisti tik naują žiedą.
Sulaužytas danties remontas: Nesvarbioms pavaroms ar sulaužytiems dantims nėra rimtas, sulaužytą dantį galima taisyti suvirinant, tačiau suvirinant, norint užtikrinti dantų formos ir mechaninių savybių tikslumą, reikia griežto terminio apdorojimo ir perdirbimo. Apskritai paprastai būtina pakeisti naują dantų žiedą po sudaužyto danties.
Dantų žiedo deformacijos taisymas: Dantų žiedo deformacijai, kurią sukelia netinkamas montavimas ar šiluminė deformacija, ją galima pataisyti sureguliuojant montavimo padėtį ir pritaikant tinkamus aušinimo priemones. Dantų žiedui, turinčiam didelę deformaciją, gali būti naudojamas mechaninės korekcijos ar šiluminės korekcijos metodas, tačiau, norint užtikrinti danties žiedo tikslumą, reikalingas griežtas patikrinimas ir apdorojimas.

Priežiūros priemonės
Reguliarus tepimas: Remiantis įrangos naudojimo reikalavimais, reguliariai pridėkite arba pakeiskite tinkamą tepalą, kad užtikrintumėte, jog tarp danties paviršių būtų suformuota gera alyvos plėvele, kad būtų sumažinta trintis ir nusidėvėjimas. Tuo pat metu atkreipkite dėmesį, kad patikrintumėte tepalo kokybę ir alyvos kiekį, kad tepalas neužterštų ar nutekėtų.
Valymas ir priežiūra: reguliariai išvalykite dulkes, alyvą ir šiukšles ant didelio pavarų žiedo paviršiaus, kad jis nepatektų į danties paviršiaus aprišimo dalį ir apsunkintų nusidėvėjimą. Dideliems pavarų žiedams, turintiems atšiaurią darbo aplinką, galima pridėti apsauginius prietaisus, tokius kaip apsauginiai dangteliai, sandarikliai ir kt.
Stebėjimo operacijos būsena: Įdiekite vibracijos stebėjimą, temperatūros stebėjimą ir kitus jutiklius, realiojo laiko didelio pavaros žiedo veikimo būklės stebėjimą, laiku aptikti nenormalią vibraciją, temperatūros kilimą ir kitas problemas, kad būtų galima imtis tinkamų priemonių. Tuo pačiu metu reguliariai tikrinama, ar danties paviršius turi susidėvėjimą, įtrūkimus ir kitus defektus.
Kontroliuokite darbinę apkrovą: Venkite didelio pavarų perkrovos, smūgio apkrovos ir kitų atšiaurių darbo sąlygų, griežtai laikydamiesi vardinės apkrovos ir darbo sąlygų, kurias reikia naudoti. Paleidžiant ir sustabdžius įrangą, būtina sklandžiai valdyti ir sumažinti poveikį dideliam pavarų žiedui.
Reguliariai patikrinkite diegimo tikslumą: Reguliariai patikrinkite didelio pavarų žiedo diegimo tikslumą, įskaitant pavarų žiedo radialinį važiavimą, galutinį bėgimą, danties šoninį apšvietimą ir kitus parametrus, kad būtų užtikrinta, jog montavimas atitinka reikalavimus. Jei yra nuokrypis, sureguliuokite jį laiku, kad dėl netinkamo montavimo išvengtumėte priešlaikinio pavarų žiedo pažeidimo.

Dienos „Big Gear Wheel“ priežiūros ciklas neturi fiksuoto standarto ir jam įtakos turi darbo aplinka, veikimo laikas, apkrovos dydis ir kiti veiksniai. Toliau pateikiami priežiūros ciklo nuoroda normaliomis aplinkybėmis:

Tepimo patikrinimas ir papildymas
Bendrosios sąlygos: Dideliems pavarų žiedams, kurie veikia palyginti švarioje ir normalioje apkrovos aplinkoje, pavyzdžiui, dideli pavarų žiedai tam tikroje lengvoje pramoninėje įrangoje, tepimo patikrinimai paprastai atliekami kiekvieną 200-300 valandas arba kartą per mėnesį, kad būtų galima patikrinti alyvą Tepimo aliejaus lygis ir alyvos kokybė, o jei reikia, laiku papildykite arba pakeiskite tepimo aliejų.
Atšiaurios sąlygos: dideli pavarų žiedai, dirbantys atšiaurioje aplinkoje, tokioje kaip aukšta temperatūra, aukšta drėgmė, dulkės ar korozinės terpės, tokios kaip dideli krumpliaračių žiedai kasybos ir metalurgijos pramonėje Mėnuo, kad būtų užtikrinta, jog danties paviršius visada turi gerą tepimo apsaugą.

Valymas ir priežiūra
Bendroji darbo sąlyga: dideliems pavarų žiedams bendroje aplinkoje rekomenduojama išvalyti paviršių kartą per savaitę, kad būtų pašalintos dulkės, aliejus ir kitos šiukšlės ant paviršiaus, kad jis nepatektų į danties paviršiaus pluoštą.
Atšiaurios sąlygos: Dulkėtoje aplinkoje, tokiose kaip cemento augalai, akmeniniai augalai ir kt., Gali prireikti valyti kiekvieną dieną ar kiekvieną 2-3 dienas, kad būtų galima sumažinti dulkių nusidėvėjimą danties paviršiuje.

Veiklos sąlygų stebėjimas
Vibracija ir temperatūros stebėjimas: realiuoju laiku arba reguliarus didelių pavarų žiedų stebėjimas per vibracijos stebėjimo ir temperatūros stebėjimo įrangą. Apskritai, nuolatinis didelio pavarų žiedo veikimas, bent kartą per dieną, kad būtų galima atlikti įprastą vibracijos ir temperatūros patikrinimą; Norint atlikti didelius apkrovos pakeitimus ar didelius krumpliaračių žiedus į kritinę įrangą, gali reikėti stebėti kiekvieną 4-8 valandas, kad būtų galima laiku nustatyti anomalijas.
Išvaizdos patikrinimas: Didelio pavarų žiedo išvaizdos patikrinimą galima atlikti kartą per savaitę, kad būtų galima patikrinti, ar danties paviršius turi akivaizdžių defektų, tokių kaip nusidėvėjimas, įtrūkimai, spragos ir ar pavarų žiedo jungties dalis yra laisva.
Diegimo tikslumo patikrinimas
Paprastai kiekvienas 3-6 mėnesius, norint atlikti išsamų didelio pavarų žiedo montavimo tikslumo patikrinimą, įskaitant pavarų žiedo radialinį bėgimą, pabaigos paleidimą, danties šoninį leidimą ir kitus parametrus, kad būtų užtikrinta, jog montavimas atitinka reikalavimus . Įrangos, kuriai dažnai paleidžiama ir sustabdyta, ar didelių apkrovų pakeitimų, tikrinimo ciklą galima tinkamai sutrumpinti iki 2-3 mėnesių.
Faktinis priežiūros ciklas turėtų būti nustatomas atsižvelgiant į specifinį pavarų žiedo naudojimą, kartu su įrangos gamintojo pasiūlymais ir ankstesne priežiūros patirtimi bei atlikti išsamius priežiūros įrašus, kad būtų galima pakoreguoti priežiūros planą pagal tikrąją situaciją.
